概 述

电涡流传感器由探头(壳体)、前置器、备紧螺母、同轴信号电

缆组成。在制作过程中，探头端部体一般采用耐高温PPS工程

塑料（或陶瓷材料），通过“二次注塑”成型将线圈密封，使

探头在恶劣的环境中能可靠工作。由于端部体线圈直径决定了

传感器的线性量程，因此我们通常用端部体线圈直径来分类和

表征各型号探头，一般情况下，传感器线性量程大致是探头端

部直径的1/2～1/4。探头壳体和备紧螺母采用304不锈钢，用

于连接和固定探头,并作为探头安装时的装夹结构。

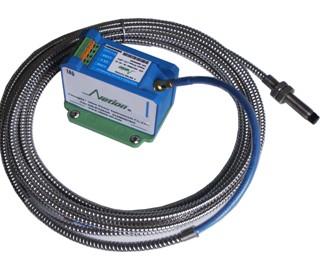

NE3100电涡流传感器由以下部分组成：

NE3100 φ5mm/φ8mm/φ11mm/φ25mm 探头

NE3100L 延伸电缆

NE3100S 前置器

传感器输出正比于探头端部与被测导体表面之间的距离的电压

信号，它既能进行静态（位移）又能进行动态（振动）测量，

主要用于测量油膜轴承机械的相对振动、位移、键相和转速；

以及水轮机组的摆度测量，适用于较高温度情况下的工业现场。

NE3100电涡流传感器性能先进，符合美国石油学会（API）为这

类传感器制定的670 标准。所有负电压输出型的NE3108电涡流

传感器都能达到规定的性能标准。

探头和延伸电缆

NE3100探头利用先进的模具技术保证了探头端部和主体之间的

牢固连接。专门设计的探头电缆结构，可以安全地连接到探头

端部，能承受330 牛（75 磅）的拉力。延伸电缆同样具备一定

的耐腐蚀、防油、防水的功能，可以防止油或其它液体沿电缆

内部泄漏到机器外部。
